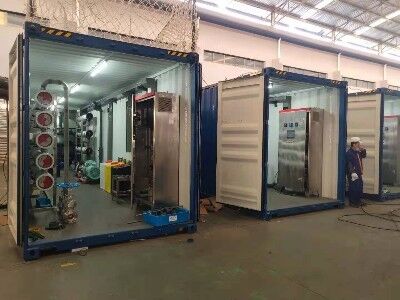

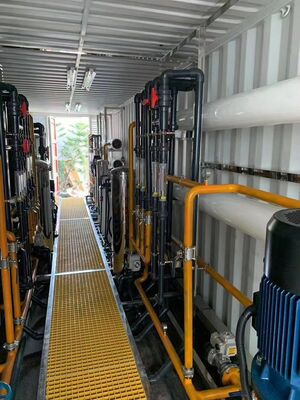

Sistema RO de água salobra em recipientes de alta eficiência de 500 m3/dia com dispositivo de recuperação de energia em um recipiente ISO de 40 pés
Detalhes do produto:
| Lugar de origem: | China |
| Marca: | Fenigal/OEM |
| Certificação: | CE/ISO 9001/CSC Container |
| Número do modelo: | FRO-CERD-500 |
Condições de Pagamento e Envio:
| Quantidade de ordem mínima: | 1 conjunto |
|---|---|
| Preço: | negociável |
| Detalhes da embalagem: | Contêiner ISO autônomo de 40 pés |
| Tempo de entrega: | 45 a 60 dias |
| Termos de pagamento: | T/T, L/C, União Ocidental |
| Habilidade da fonte: | 10 conjuntos por mês |
|
Informação detalhada |
|||
| Taxa de fluxo de penetração: | 500 m³/dia (20,8 m³/h, 132.000 GPD) | Taxa de recuperação nominal: | 75% Padrão / 80% com Recirculação |
|---|---|---|---|
| Consumo Específico de Energia: | < 1,5 kWh/m³ (com ERD) / 2,8 kWh/m³ (sem ERD) | Faixa TDS de água de alimentação: | 500 - 5.000 ppm |
| Faixa de pressão operacional: | 12~18 barras | Eficiência de recuperação de energia: | ≥ 96% (Tipo Trocador de Pressão PX) |
| Destacar: | Recuperação de energia em recipientes BWRO,Sistema RO de alta eficiência para recipientes,Instalação de dessalinização ERD de baixa energia |
||
Descrição de produto
Recuperação de energia de alta eficiência Sistema de recuperação de água salobra em recipientes 500 m3/dia 40 pés ISO ERD Baixa energia
O FRO-CERD-500 Containerized Brackish Water Reverse Osmosis System representa uma mudança de paradigma no tratamento de água móvel e eficiente em energia.O sistema de transmissão integrado de 500 m3/dia (132,000 GPD) incorpora tecnologia avançada de dispositivo de recuperação de energia (ERD) que reduz o consumo específico de energia para menos de 1,5 kWh/m3,posicioná-lo entre os sistemas BWRO em contentores mais eficientes do ponto de vista elétrico disponíveis no mercado mundialO sistema de tratamento completo, incluindo filtragem multimédia, desclorinação por carbono ativado, dosagem anti-escalante, filtragem por cartucho de 5 micrões, RO de um estágio com recuperação de energia, sistema CIP,e a dosagem química após o tratamento é pré-montada e testada na fábrica, permitindo a colocação em serviço no prazo de 48 horas após a entrega no local para instalações permanentes, temporárias ou de emergência de abastecimento de água.
Características fundamentais
- Integração avançada de recuperação de energia:Equipado com um conjunto de trocadores de pressão PX ou com uma unidade ERD com turbocompressor que captura e transfere até 98% da energia hidráulica do fluxo concentrado de volta para a alimentação da membrana,Reduzir a carga da bomba de alta pressão em 40-50% e obter um consumo específico de energia de referência inferior a 10,5 kWh por metro cúbico de permeabilidade produzido.
- 48 Membranas RO Premium de Baixa Energia:Configurado numa matriz de vários estágios otimizada com elementos DOW Filmtec BW30-8040 ou Hydranautics ESPA2-LD, totalizando 1.958 m2 de área de membrana ativa, atingindo uma rejeição nominal de sal de 99.2% ou mais.
- Sistema de bomba VFD da série BM da Grundfos:A bomba centrífuga de alta pressão de vários estágios com acionamento de frequência variável integrada fornece controle de fluxo preciso, capacidade de arranque suave e otimização automática da pressão.
- Controle climático de duas zonas:24O sistema HVAC industrial com regulação automática da temperatura e da umidade mantém um ambiente interior óptimo do recipiente em condições ambientais externas de -15°C a +55°C.
- PLC com SCADA remoto:O controlador S7-1200 combinado com HMI de 10 polegadas e roteador industrial 4G fornece interface de operador local e acesso remoto seguro baseado em VPN para monitoramento em todo o mundo.
- Infraestrutura de segurança abrangente:Botões de parada de emergência, detecção de gás combustível, extintores de incêndio, estação de lavagem de olhos de emergência, piso antiderrapante e áreas de contenção de produtos químicos.
- Sistema CIP integrado:Circuito dedicado de limpeza no local com bombas de dosagem química e controle de sequência automatizado permite a limpeza da membrana sem desmontagem, suportando protocolos de limpeza de pH baixo e alto.
Especificações técnicas
| Parâmetro | Especificações |
|---|---|
| Modelo | FRO-CERD-500 |
| Taxa de fluxo de penetração | 500 m3/dia (20,8 m3/h, 132.000 GPD) |
| Taxa nominal de recuperação | 75% padrão / 80% com recirculação |
| Consumo específico de energia | < 1,5 kWh/m3 (com ERD) / 2,8 kWh/m3 (sem ERD) |
| Intervalo TDS da água de alimentação | 500 - 5.000 ppm |
| Rejeição nominal de sal | ≥ 99,2% |
| Arquivo de membrana | 48 * 8040 Elementos (DOW BW30 / Hydranautics ESPA2-LD) |
| Intervalo de pressão de funcionamento | 12 a 18 bar |
| Eficiência da recuperação de energia | ≥ 96% (tipo de trocador de pressão PX) |
| Tipo de recipiente | 40ft High Cube ISO, Certificado CSC |
| Dimensões internas do recipiente | 12,032 * 2,352 * 2,698 mm |
| Peso de operação | Aproximadamente 18.500 kg |
| Necessidade de energia | 380~480V, 3PH, 50/60Hz; 110 kW nominais / modo ERD 75 kW |
| Intervalo de temperatura ambiente | -15°C a +55°C (padrão) / Kit Ártico opcional: -40°C a +50°C |
| Temperatura da água de alimentação | 5~40°C |
| Sistemas de dosagem química | Anti-escalantes, NaHSO3 (desclorinação), NaOH (ajuste de pH), NaOCl (pós-clorinação) |

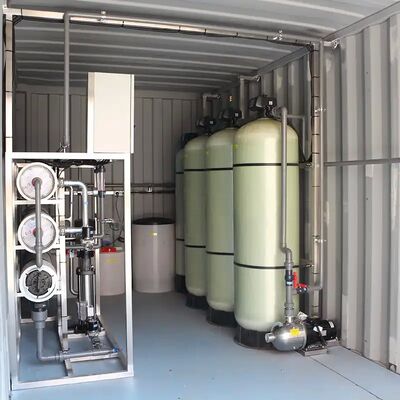

| Fases pré-tratamento | Filtro multimédia + Filtro de carbono ativado + Filtro antiescalante + Filtro de cartucho de 5 μm |
Aplicações
O FRO-CERD-500 foi concebido para aplicações em que os custos de energia constituem uma parte significativa das despesas totais de produção de água.Os cenários de implantação primários incluem a produção de água potável municipal para cidades com população até 20,000, abastecimento de água potável em campos de mineração, onde os custos da energia gerada a diesel tornam a eficiência energética crítica, produção industrial de água de processo para instalações de produção de alimentos e bebidas,Irrigação agrícola dessalinização de águas em regiões costeiras áridas, e operações de emergência de socorro devido à seca, em que a rápida implantação e os baixos custos operacionais são igualmente essenciais.A tecnologia ERD torna este sistema particularmente economicamente atraente em regiões com tarifas de electricidade superiores a 0$..10/kWh ou para as instalações em funcionamento contínuo em que o período de amortização do investimento ERD é normalmente inferior a 18 meses.
Embalagem e garantia da qualidade
Cada sistema FRO-CERD-500 é submetido a um protocolo de ensaio de aceitação de fábrica abrangente, incluindo 72 horas de operação em estado úmido contínuo com água salobra sintética, calibração completa da instrumentação,Verificação do desempenho do ERD em pontos de referência múltiplos da taxa de recuperação, validação da sequência lógica do PLC e inspecção da integridade estrutural do contentor de acordo com os requisitos de certificação do CSC.Eliminação da necessidade de encasteamento adicional e redução da complexidade da logísticaOs documentos a entregar incluem a placa de aprovação de segurança do CSC, o diagrama elétrico de linha única, os desenhos de P&ID, os manuais de operação e manutenção do equipamento, a lista de peças sobressalentes com os níveis de estoque recomendados,e uma lista de verificação pré-preenchida para a colocação em serviço.
