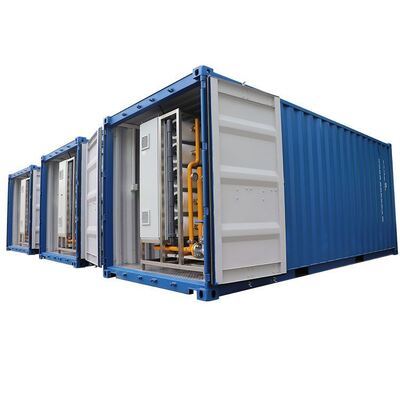

Sistema de RO em contêiner com duplo módulo escalável com capacidade de 1000 m3/dia e redundância N+1 em design modular paralelo ISO de 40 pés
Detalhes do produto:
| Lugar de origem: | China |
| Marca: | Fenigal/OEM |
| Certificação: | CE/ISO 9001/CSC Container |
| Número do modelo: | FRO-CDual-1000 |
Condições de Pagamento e Envio:
| Quantidade de ordem mínima: | 1 conjunto |
|---|---|
| Preço: | negociável |
| Detalhes da embalagem: | Contêineres ISO gêmeos independentes de 40 pés |
| Tempo de entrega: | 50~70 dias |
| Termos de pagamento: | T/T, L/C, União Ocidental |
| Habilidade da fonte: | 5 conjuntos por mês |
|
Informação detalhada |
|||
| Fluxo total de permeado: | 1.000 m³/dia (41,7 m³/h, 264.000 GPD) | Fluxo por módulo: | 500 m³/dia (20,8 m³/h, 132.000 GPD) |
|---|---|---|---|
| Taxa de recuperação: | 75% Padrão / 80% Máx. | Tds de água de alimentação: | ≤ 3.500 ppm |
| Rejeição de sal: | ≥ 99,0% | Pressão Operacional: | 10~16 bar (por Módulo) |
| Destacar: | RO conteinerizado de módulo duplo,Sistema escalonável de contêineres BWRO,Instalação de água modular de 1000 m3 por dia |
||
Descrição de produto
O FRO-CDual-1000 representa um avanço na arquitetura escalável de tratamento de águas, fornecendo 1.000 m3/dia (264,5 litros por dia).O sistema de transmissão de água de alta qualidade (GPD) de alta qualidade permeia dois módulos de recipientes ISO de 40 pés interligados que operam em configuração paralela.Este projeto de dois módulos reimagina fundamentalmente o tratamento de água em recipientes de grande capacidade, fornecendo redundância inerente N + 1,permitindo o isolamento de módulos individuais para manutenção sem interromper a produção de água, e oferecendo um caminho claro para a expansão incremental da capacidade sem a intensidade de capital de instalações individuais de grande escala.
- Redundância de dois módulos N+1:Dois comboios RO de contêiner de 500 m3/dia, idênticos, operam em paralelo através de um colector de alimentação comum e de um cabeçalho de recolha de permeabilidade,assegurar a produção contínua de água durante a manutenção ou paralisações inesperadas.
- SCADA centralizado com PLCs distribuídos:Cada módulo possui o seu próprio S7-1200 PLC com um controlador SCADA principal central que fornece uma interface de operador unificada através de uma estação de trabalho HMI de 15 polegadas.
- 42 Membranas Premium por módulo:Cada módulo de 500 m3/dia incorpora 42 elementos de membrana DOW Filmtec BW30-8040 configurados numa matriz de 3 fases otimizada, proporcionando um desempenho excepcional de rejeição de sal superior a 99%.
- Válvula de isolamento de módulo independente:As válvulas de borboleta automatizadas dedicadas permitem o isolamento hidráulico completo de qualquer módulo individual em menos de 30 segundos através da interface SCADA.
- Bomba VFD Grundfos CRN por módulo:Ambos os módulos estão equipados com bombas verticais multifásicas independentes da série CRN SS316L da Grundfos, com motores de frequência variável dedicados.
- Sistemas de dosagem química sincronizados:Bombas de dosagem independentes anti-escalantes, bissulfito de sódio e hidróxido de sódio com armazenamento químico centralizado para uma logística de reabastecimento eficiente.
- Arquitetura de expansão escalável:Preconfigurado para acomodar até dois módulos adicionais de 500 m3/dia, permitindo uma futura expansão para uma capacidade total de 2.000 m3/dia.
| Parâmetro | Especificações |
|---|---|
| Modelo | FRO-CDual-1000 |
| Fluxo total de permeabilidade (ambos módulos) | 1,000 m3/dia (41,7 m3/h, 264.000 GPD) |
| Fluxo de permeabilidade por módulo | 500 m3/dia (20,8 m3/h, 132.000 GPD) |
| Taxa de recuperação (por módulo) | 75% padrão / 80% máximo |
| DST da água para alimentação animal | ≤ 3500 ppm |
| Rejeição nominal de sal | ≥ 99,0% |
| Membranas totais | 84 * DOW BW30-8040 (42 por módulo) |
| Pressão de funcionamento | 10 a 16 bar (por módulo) |
| Potência por módulo | 95 kW (380 V/50 Hz) |
| Potência instalada total | 190 kW (100% de carga, ambos os módulos) |
| Container por módulo | 40ft High Cube ISO, Certificado CSC |
| Peso de funcionamento por módulo | Aproximadamente 16.000 kg |
| Tubulação de interconexão | DN150 SS304 Encaixe comum de alimentos para animais/permeabilidade/concentração |
| Válvulas de isolamento de módulos | DN150 borboleta pneumática, fechada por falha |
| Arquitetura de controlo | Distribuído: 2 * S7-1200 + 1 * Central Master SCADA HMI |
| Acesso remoto | Roteador VPN 4G por módulo + Central Ethernet Switch |
O FRO-CDual-1000 foi projetado especificamente para aplicações de tratamento de água onde a confiabilidade, a escalabilidade e a continuidade operacional são igualmente críticas.Os principais cenários de implantação incluem sistemas municipais de abastecimento de água que servem cidades com populações de 30 000 habitantes., 000 a 60,000, instalações regionais de dessalinização, operações de mineração e processamento de minerais, instalações de produção de alimentos e bebidas em grande escala e instalações de geração de energia.A arquitetura modular proporciona vantagens significativas para o financiamento de projectos, permitindo que os gastos de capital sejam progressivamente efectuados ao longo do calendário de colocação em serviço sem sacrificar a capacidade de produção inicial.
Cada sistema de dois módulos FRO-CDual-1000 é submetido a ensaios de aceitação por fábrica, incluindo ensaios em estado úmido de módulos individuais a 500 m3/dia durante 48 horas,Seguido de um ensaio integrado do sistema com ambos os módulos a funcionar em paralelo durante mais 24 horasAmbos os contêineres são enviados como unidades ISO padrão com certificação CSC completa.procedimentos de comissionamento do sistema integradoOs serviços opcionais incluem a supervisão da instalação no local, o comissionamento do sistema integrado, programas de formação dos operadores e acordos de serviço a longo prazo.
